K1867UNILOCK 5-as-basismodule DUO systeemgrootte 80 mm |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|
BeschrijvingGrondstof:Gehard staal.Uitvoering:Basislichaam geoxideerd.

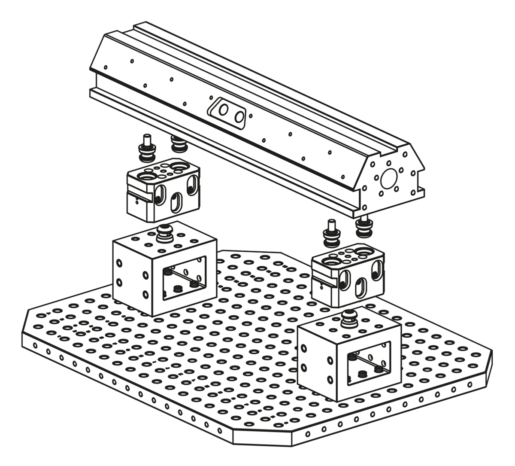

Functievlakken inzetgehard en geslepen.Opmerking:De UNILOCK 5-as-basismodules DUO met drie interfaces voor blokkeerpennen worden voor stabiele, hoge constructies met zware werkstukken gebruikt.
Vergeleken met ronde basismodules wordt door de grotere afmetingen een groter contactoppervlak gegenereerd.
De basismodules DUO kunnen met de dubbele interface naar beneden of naar boven worden gebruikt.
Via de doorlopende gaten aan beide zijden bij vorm A is een extra bevestiging met cilinderkopschroeven mogelijk. De uitvoering vorm B kan aan de kant van de dubbele interface alternatief via een blokkeerpen naar beneden worden bevestigd.
Aan de spanrand aan de zijkant kunnen spanklauwen worden bevestigd.
De pasboringen maken een aanvullende positionering mogelijk.

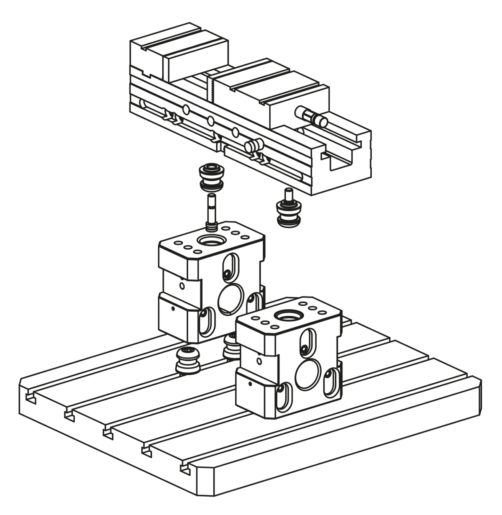

Voor stabiele verhogingen van de bankschroef worden twee UNILOCK 5-as-basismodules DUO met de dubbele interface naar beneden op de machinetafel bevestigd. De bevestiging van de bankschroeven wordt met de enkele interface naar boven uitgevoerd.
Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9
Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
Een opeenvolgende grootte van blokkeerpennen bij het 5-assige modulespansysteem 80 en de compatibiliteit met het pneumatische nulpuntspansysteem garanderen een groot aantal combinaties van toepassingsmogelijkheden.Technische gegevens:- Insteekkracht 15 kN.
- Aanhaalmoment 15 Nm.
- Herhalingsnauwkeurigheid ≤ 0,005 mm.Voordelen:- Stabiele basismodule.
- Drie interfaces voor blokkeerpennen.
- Flexibele bevestigingsmogelijkheden.
- Mechanische bediening.
Positionering via korte kegel.
- Hoge insteekkrachten.
- Optimalisatie van insteltijden.Toebehoren:Blokkeerpen K0967, K0968, K0969, K1471. DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
