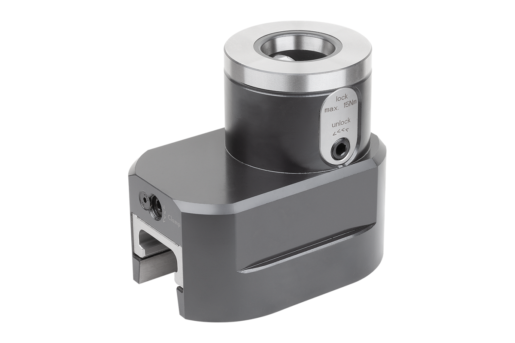

UNILOCK 5-as-basismodule VARIO systeemgrootte 80 mm

terug

Producten
- Spantechniek
  - Nulpunt spantechniek
    - 5-assig modulespansysteem 80
      - UNILOCK 5-as-basismodule VARIO systeemgrootte 80 mm

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Gehard staal.Uitvoering:Basislichaam geoxideerd.
Functievlakken inzetgehard en geslepen.Opmerking:Met de UNILOCK 5-as-basismodule VARIO zijn flexibele posities tijdens het spannen van werkstukken en voorzieningen mogelijk.

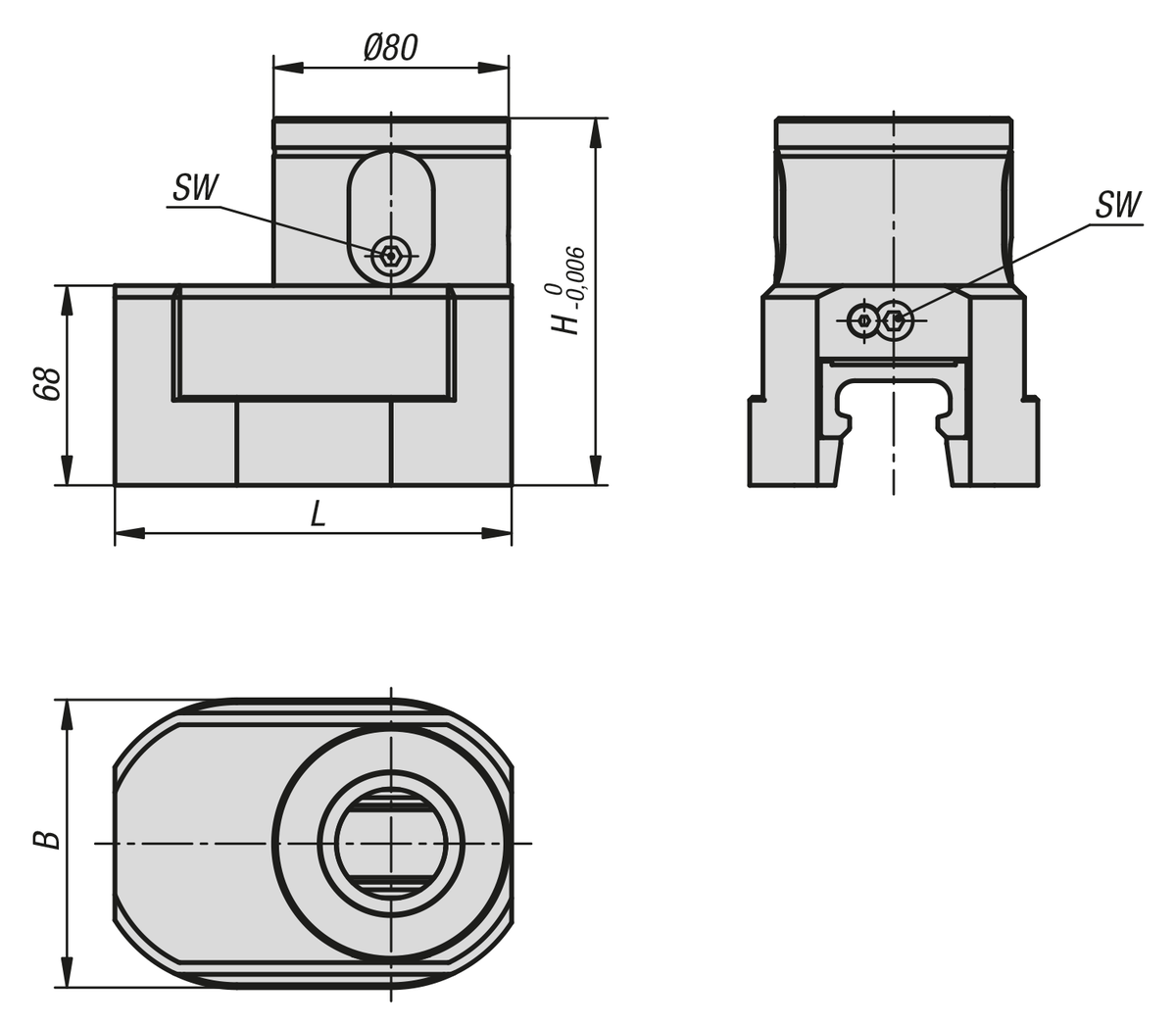

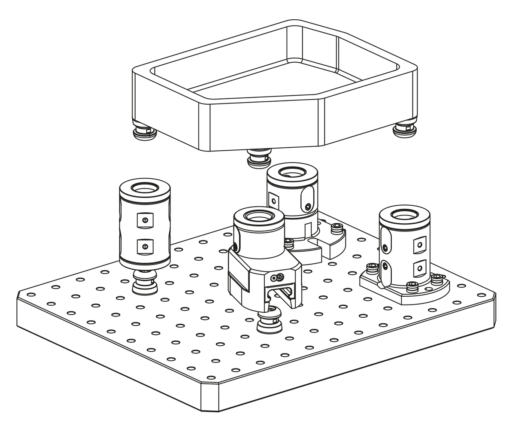

De basismodule VARIO kan via de rail in de voet met één of twee UNILOCK-blokkeerpennen worden bevestigd. Als er twee blokkeerpennen worden gebruikt, wordt de rail tussen de blokkeerpennen geleid en kan alleen langs de richting van de blokkeerpennen naar voren of achteren worden verschoven. Bij gebruik van slechts één UNILOCK-blokkeerpen kan de basismodule VARIO vrij draaien. De positie wordt vastgezet met de achterste zeskantschroef. Zo kunnen variabele steekmaten worden bereikt. Vaak wordt deze basismodule als derde of vierde spanpunt gebruikt.

Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9

Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.

Een opeenvolgende grootte van blokkeerpennen bij het 5-assige modulespansysteem 80 en de compatibiliteit met het pneumatische nulpuntspansysteem garanderen een groot aantal toepassingsmogelijkheden.Technische gegevens:- Insteekkracht 15 kN.
- Aanhaalmoment 15 Nm.
- Herhalingsnauwkeurigheid ≤ 0,005 mm.Voordelen:- Instelbare, flexibel inzetbare basismodule.
- Mechanische bediening.
Positionering via korte kegel.
- Hoge insteekkrachten.
- Optimalisatie van insteltijden.Toebehoren:Blokkeerpen K0967, K0968, K0969, K1471.
