UNILOCK blokkeerpen met doorlopend gat systeemgrootte 80 mm

K1471

UNILOCK blokkeerpen met doorlopend gat systeemgrootte 80 mm

Producten
- Spantechniek
  - Nulpunt spantechniek
    - 5-assig modulespansysteem 80
      - UNILOCK blokkeerpen met doorlopend gat systeemgrootte 80 mm

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Inzetstaal.Uitvoering:Gehard en gebruineerd.
Functievlakken geslepen.
Pendel-bevestigingsschroef M16x65 gehard en gebruineerd.Opmerking:De UNILOCK blokkeerpennen zijn geschikt voor het spannen en positioneren van de werkstukken en installaties.
Blokkeerpennen worden met het werkstuk vastgeschroefd en samen op de verschillende basismodulen aangepast.Tekeningverwijzing:

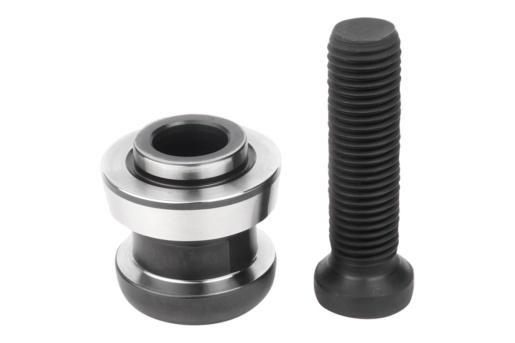

1) Pendel-bevestigingsschroef M16x65.
Hardheidsklasse 10.9.

Bijzonderheden

RoHS

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1471 UNILOCK blokkeerpen met doorlopend gat systeemgrootte 80 mm

Technische informatie voor modulespansysteem 80

Tekeningen

UNILOCK blokkeerpen met doorlopend gat systeemgrootte 80 mm

Artikelkeuze/-filter

Bestelnummer	Vorm	D	D1	H	Aanhaal- moment max. Nm	CAD	Toeb.	Prijs	Bestellen
K1471.140250516	A	25	16,5	5	120			98,50 €
K1471.240250516	B	25	16,5	5	120			110,51 €
K1471.340250516	C	25	16,5	5	120			94,95 €
