Material
Gehard staal.
Version
Functievlakken inzetgehard en geslepen.
Meer weergeven
Minder weergeven
Beschrijving
Material
Gehard staal.
Version
Functievlakken inzetgehard en geslepen.
Note

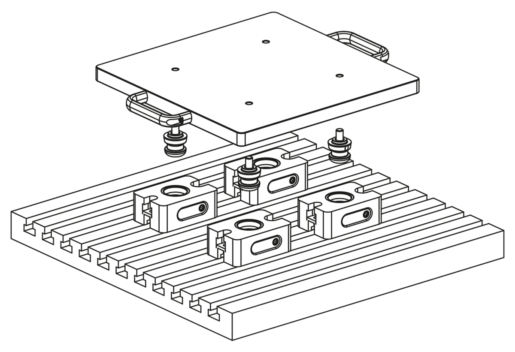

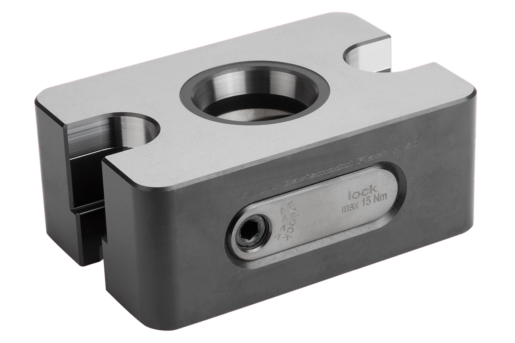

De UNILOCK-handspanmodules zijn direct aanpasbaar op de machinetafels met raster-systeem of machinetafels in T-gleufuitvoering, en op rasterpallets met rasterafstand 50 mm systeemmaat M12/M16.
De UNILOCK-handspanmodule H 50 is bijzonder geschikt voor machines met een geringe Z-stelweg. Dankzij de geringe hoogte van de handspanmodule resulteert een optimaal gebruik van de Z-stelweg.
De UNILOCK-handspanmodule H50 kan in alle posities worden ingebouwd.
Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9.
Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
De UNILOCK-handspanmodule kan met inbusbouten M12 of M16 DIN EN ISO 4762 -10.9 worden bevestigd.
De positionering van de UNILOCK-handspanmodule kan worden uitgevoerd met twee uitlijningsopeningen D1 of met de centrale uitlijningsopening D.
Bovendien zijn in de UNILOCK-handspanmodules twee positioneerboringen B1 voor het uitlijnen van wisselinstallaties op het steunvlak beschikbaar.
De UNILOCK-handspanmodule H 50 is bijzonder geschikt voor machines met een geringe Z-stelweg. Dankzij de geringe hoogte van de handspanmodule resulteert een optimaal gebruik van de Z-stelweg.
De UNILOCK-handspanmodule H50 kan in alle posities worden ingebouwd.
Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9.
Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
De UNILOCK-handspanmodule kan met inbusbouten M12 of M16 DIN EN ISO 4762 -10.9 worden bevestigd.
De positionering van de UNILOCK-handspanmodule kan worden uitgevoerd met twee uitlijningsopeningen D1 of met de centrale uitlijningsopening D.
Bovendien zijn in de UNILOCK-handspanmodules twee positioneerboringen B1 voor het uitlijnen van wisselinstallaties op het steunvlak beschikbaar.
Technical Data
Max. bedieningsmoment: 15 Nm
Max. intrekkrachty: 15 Nm
Herhalingsnauwkeurigheid ≤0,005 mm
Max. intrekkrachty: 15 Nm
Herhalingsnauwkeurigheid ≤0,005 mm
Scope of delivery
1 x handspanmodule incl. bevestigingstoebehoren.
