Inzetstaal.

Functievlakken inzetgehard en geslepen.

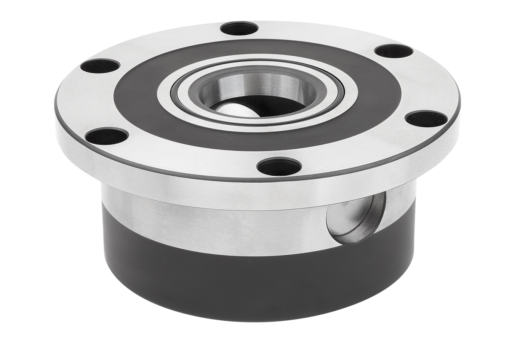

De UNILOCK spanmodules EFM 138 kunnen in machinetafels, in voorzieningen (platen, kubussen, torens etc.) met of zonder uitstekend gedeelte in alle lagen worden gemonteerd.
De UNILOCK spanmodule EFM 138 is met name geschikt voor inbouw in opspantorens, doordat de spanmodules diep worden aangebracht.
Met een maximaal uitstekend gedeelte van 11 mm boven het inbouwvlak ontstaan geringe storende contouren. Daardoor is een optimale horizontale bewerking op het werkstuk mogelijk.

De pneumatisch aansturing van de spanmodules kan afzonderlijk of gecombineerd plaatsvinden.
Zo kan een nulpuntspansysteem individueel tot stand worden gebracht.
Door de modulaire opbouw kunnen het aantal en de afstand van de spanmodules optimaal aan de spantaak worden aangepast. De insteltijden worden wezenlijk korter wat zorgt voor een langere gebruiksduur van de machines.

De hoge opspankrachten worden door het geïntegreerde verenpakket gerealiseerd (de eenheid is drukloos gespannen).
Het losmaken volgt pneumatisch.
Ook bij drukverlies of schommelingen in de persluchtvoorziening blijft de volledige insteekkracht behouden.

Bij alle spanmodules is standaard een turbofunctie inbegrepen. Door een korte luchtimpuls op de luchtaansluiting ”Turbo” wordt de normale intrekkracht, die door de veren wordt bereikt, nog eens duidelijk verhoogd. Daarmee kunnen de spanmodules ook zeer goed worden gebruikt voor zware verspaning.

Het gebruik van de turbofunctie voor maximale intrekkracht wordt aanbevolen.

Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9.

Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.

Een opeenvolgende grootte van blokkeerpennen bij alle spanmodules en de compatibiliteit met het 5-assige modulespansysteem 80 garanderen een groot aantal toepassingsmogelijkheden.

- Insteekkracht met turbo 20 kN.
- Systeemdruk: 6 bar, geoliede lucht.
- Herhalingsnauwkeurigheid ≤ 0,005 mm.
- Temperatuurbereik 5° tot 60° C.
- Optionele aansluiting voor reinigingslucht.

- Optimaal voor inbouw in opspantorens met een geringe opbouwhoogte van 11 mm.
- Standaard turbofunctie.
- Herhalingsnauwkeurigheid ≤0,005 mm.
Positionering via korte kegel.
- Hoge insteekkrachten.
- Optimalisatie van insteltijden.

1x spanmodule.
6x bevestigingsschroef.
6x boutdoppen.
2x luchtaansluiting O-ring Ø9x1,5.

Aanbeveling nominale wijdte slang:
- Tot vier spanmodules nominale wijdte slang 6 mm.
- Vanaf vijf spanmodules nominale wijdte slang 8 mm.

De spanmodules worden via de aansluitingen aan de grondplaat aangestuurd.

Om de functie van de spanschuivers te waarborgen, moet de ontluchting van de bovenste zuigerkamer via de luchtaansluiting ”Turbo” plaatsvinden.

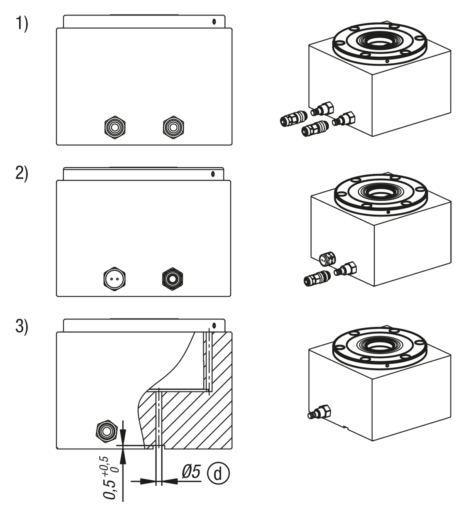

Dit kan door een van de drie mogelijkheden worden gerealiseerd:
1) Aansluiting en gebruik van de turbofunctie in de grondplaat of in de opspantoren naast de aansluiting ”Openen”. Daardoor kan naar behoefte ook de spanmodule met een korte luchtimpuls worden nagespannen. (Aanbevolen)
2) Eenvoudige boring voor ontsnappen van de lucht in de grondplaat/opspantoren die met de turbo-aansluiting verbonden is. Om de boring tegen vervuiling af te sluiten, mag geen aansluiting met blokkeerfunctie worden gebruikt, maar moet een ontluchtingsschroef worden geplaatst.
3) In het derde geval kan de zuigerkamer via een boring worden ontlucht, die onder de grondplaat via een dwarsgroef wordt verbonden. De boring moet de turbo-aansluiting raken, zodat de ontluchting kan plaatsvinden.

a) Slangloze aansluiting onderin (openen)
O-ring Ø9x1,5
b) Slangloze aansluiting onderin (Turbo)
O-ring Ø9x1,5
c) Centreerrand
d) Ontluchting

Blokkeerpen K0967.
Beschermbout voor spanmodules K1010.
Afdekking voor spanmodules K1010.
