UNILOCK spanmodule ESM 138-C

terug

Producten
- Spantechniek
  - Nulpunt spantechniek
    - Nulpuntspansysteem
      - UNILOCK spanmodule ESM 138-C

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Inzetstaal.Uitvoering:Functievlakken inzetgehard en geslepen.Opmerking:De UNILOCK-inbouwspanners kunnen in machinetafels, in voorzieningen (platen, kubussen, torens etc.) met of zonder uitstekend gedeelte in alle lagen worden gemonteerd. De pneumatisch aansturing van de spanmodules kan afzonderlijk of gecombineerd plaatsvinden.
Zo kan een nulpuntspansysteem individueel tot stand worden gebracht.
Door de modulaire opbouw kunnen het aantal en de
afstand van de spanmodules optimaal aan de spantaak worden aangepast. De insteltijden worden wezenlijk korter wat zorgt voor een langere gebruiksduur van de machines.

De hoge opspankrachten worden door het geïntegreerde verenpakket gerealiseerd (de eenheid is drukloos gespannen).
Het losmaken volgt pneumatisch.
Ook bij drukverlies of schommelingen in de persluchtvoorziening blijft de volledige insteekkracht behouden.

Bij alle spanmodules is standaard een turbofunctie inbegrepen. Door een korte luchtimpuls op de luchtaansluiting "Turbo" wordt de normale insteekkracht, die door de veren wordt bereikt, nog eens duidelijk verhoogd. Daarmee kunnen de spanmodules ook zeer goed worden gebruikt voor zware verspaning.

Het gebruik van de turbofunctie voor maximale insteekkracht wordt aanbevolen.

Met de UNILOCK-blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N

Een opeenvolgende grootte van blokkeerpennen bij alle spanmodules en de compatibiliteit met het 5-assige modulespansysteem 80 garanderen een veelzijdige combinatie van toepassingsmogelijkheden.
Technische gegevens:- Insteekkracht met turbo van 25 kN
- Systeemdruk: 6 bar, geoliede lucht
- Herhalingsnauwkeurigheid ≤ 0,005 mm
- Temperatuurbereik 5° tot 60° C
- Optionele aansluiting voor reinigingslucht
- De derde luchtaansluiting kan als aanvraagfunctie voor spanschuivers geopend of gesloten worden gebruikt.Voordelen:- Geschikt voor automatisering dankzij verschillende aanvraagmogelijkheden
- Standaard turbofunctie
- Herhalingsnauwkeurigheid ≤ 0,005 mm
- Positionering via korte kegel
- Hoge insteekkrachten
- Optimalisatie van insteltijden
Toebehoren:Blokkeerpen K0967
Beschermbout voor spanmodules K1010
Afdekking voor spanmodules K1010
Nota:Aanbeveling nominale wijdte slang:
- Tot vier spanmodules nominale wijdte slang 6 mm.
- Vanaf vijf spanmodules nominale wijdte slang 8 mm
Werkingsprincipe:De spanmodules kunnen naar keuze via de aansluitingen op de grondplaat worden aangesloten, of op de schroefdraadverbinding direct op de spanmodule.

Om de functie van de spanschuivers te waarborgen, moet de ontluchting van de bovenste zuigerkamer via de luchtaansluiting "Turbo" plaatsvinden.

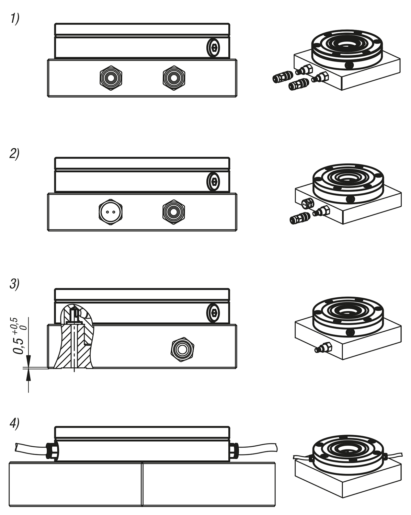

Dit kan door één van de vier mogelijkheden worden gerealiseerd:

1) Aansluiting en gebruik van de turbofunctie in de grondplaat naast de aansluiting "Openen". Daardoor kan naar behoefte ook de spanmodule met een korte luchtimpuls worden nagespannen. (Aanbevolen)
2) Eenvoudige boring voor ontsnappen van de lucht in de grondplaat die met de turbo-aansluiting verbonden is. Om de boring tegen vervuiling af te sluiten, mag geen aansluiting met blokkeerfunctie worden gebruikt, maar moet een ontluchtingsschroef worden geplaatst.
3) In het derde geval moet de zuigerkamer via een boring worden ontlucht, die onder de grondplaat via een dwarsgroef wordt verbonden. De boring moet de turbo-aansluiting raken, zodat de ontluchting kan plaatsvinden.
4) Als de spanmodule vanaf de zijkant wordt aangestuurd, moet op deze plaats eveneens een ontluchtingsschroef worden aangebracht.
LeveringsomvangBijzonderheden
