Artikelbeschrijving/Productafbeeldingen

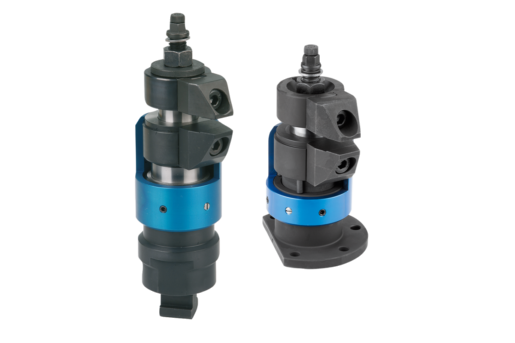

BeschrijvingGrondstof:Basislichaam en spanbekken gehard staal.
Huis aluminium.Uitvoering:Basislichaam genitreerd, gezwart en geslepen.
Spanbekken genitreerd en gezwart.
Huis blauw geanodiseerd.Opmerking:De zwevende spanner is bedoeld voor het spannen en ondersteunen van overhangende spanpunten bij dunwandige, kwetsbare en buiggevoelige onderdelen. Deze voorkomt trillingen en doorbuigingen tijdens de bewerking.Bedieningswijze:1. Zwevende spanner naar beneden drukken.
2. Spanbekken naar binnen draaien. Onderste spanbek wordt met lichte veerdruk tegen het werkstuk geplaatst.
3. Zeskantmoer (SW 18) met max. 15 Nm vastdraaien. De spanbekken klemmen het werkstuk vast, de spanner zweeft nog.
4. Zeskantmoer (SW 10) met max. 10 Nm vastdraaien. De klemprocedure van het werkstuk is voltooid.
5. Ontspannen gebeurt in omgekeerde volgorde.Montage:Vorm A:

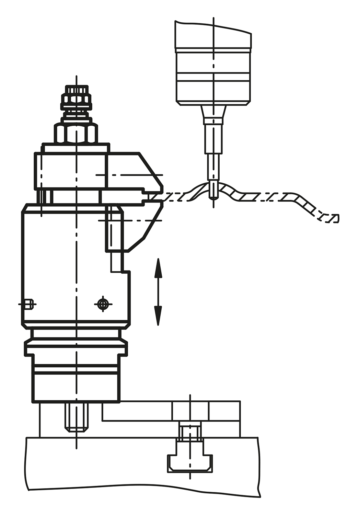

Zwevende spanner met schroefdraad M12 op inrichting bevestigen.
Hoogte-aanslag en zwenkbereik met blauwe stelhuls instellen en met tapeind klemmen (3x SW2,5). Houd bij het instellen van de hoogtebegrenzing naar boven toe een ruime speling aan.
Voor een betrouwbare werking moet het draadgat M12 altijd zijn gesloten.
Voor specifieke spansituaties kunnen de standaard spanbekken worden gewijzigd resp. vervangen.
Vorm B:

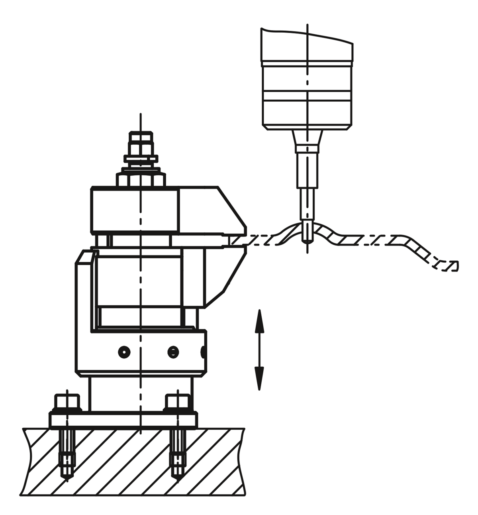

Zwevende spanner met montagegaten voor M6 op inrichting bevestigen.
Hoogte-aanslag en zwenkbereik met blauwe stelhuls instellen en met tapeind klemmen (4x SW2,5). Houd bij het instellen van de hoogtebegrenzing naar boven toe een ruime speling aan.
Voor specifieke spansituaties kunnen de standaard spanbekken worden gewijzigd resp. vervangen.
