Zwevende spanner
K1228

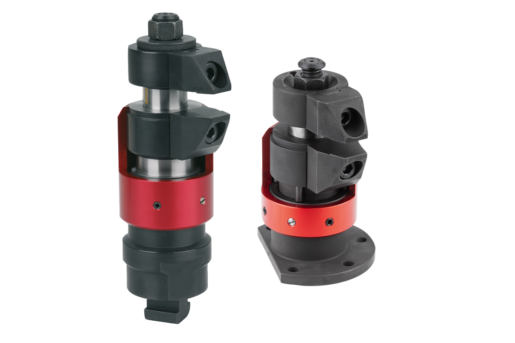

Zwevende spanner

terug

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Basislichaam en spanbekken gehard staal.
Huis aluminium.
Uitvoering:Basislichaam genitreerd, gezwart en geslepen.
Spanbekken genitreerd en gezwart.
Huis rood geanodiseerd.

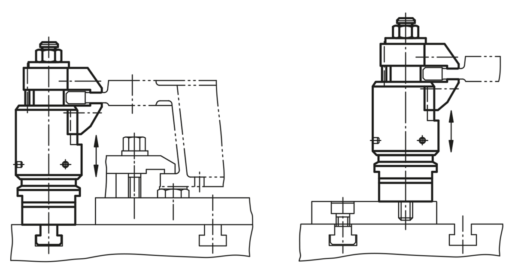

Opmerking:De zwevende spanner is bedoeld voor het spannen van overhangende spanpunten op componenten. Het voorkomt trillingen en doorbuigingen tijdens de bewerking.Bedieningswijze:1. Zwevende spanner naar beneden drukken.
2. Spanbek tot aan de aanslag inzwenken. Zwevende spanner wordt met lichte veerdruk onder tegen het werkstuk geplaatst.
3. Zwevende spanner met zeskantmoer (SW18) aantrekken (let op min. en max. aandraaimoment). Bij het spannen wordt het werkstuk geklemd en tegelijkertijd ondersteund.
4. Ontspannen in omgekeerde volgorde.
Montage:Vorm A:
Zwevende spanner met schroefdraad M12 op inrichting bevestigen.
Hoogte-aanslag en zwenkbereik met rode stelhuls instellen en met tapeind klemmen (3x SW2,5). Houd bij het instellen van de hoogtebegrenzing naar boven toe een ruime speling aan.
Voor een betrouwbare werking moet het draadgat M12 altijd zijn gesloten.
Voor specifieke spansituaties kunnen de standaard spanbekken worden gewijzigd resp. vervangen.

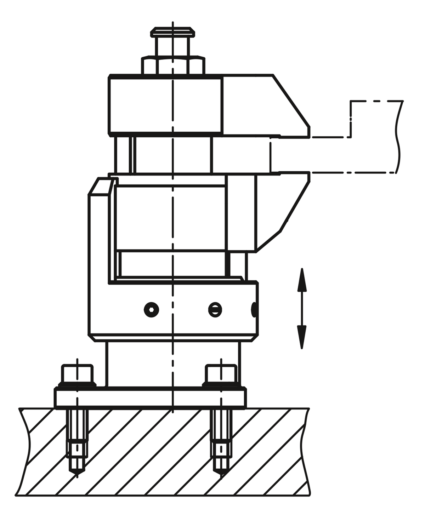

Vorm B:
Zwevende spanner met montagegat voor M6 op inrichting bevestigen.
Hoogte-aanslag en zwenkbereik met rode stelhuls instellen en met draadstift klemmen (4x SW2,5). Houd bij het instellen van de hoogtebegrenzing naar boven toe een ruime speling aan.
Voor specifieke spansituaties kunnen de standaard spanbekken worden gewijzigd resp. vervangen.
Bijzonderheden
RoHS
DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
 Technische gegevens K1228 Zwevende spanner 393 kB

Tekeningen

Zwevende spanner
Zwevende spanner

Artikelkeuze/-filter

BestelnummerVormAanvangsslagmax.
spanslag
Draagkracht
N
Spankracht
N
CADToeb.PrijsBestellen
K1228.100812A101280008000 681,08 €
K1228.080812B81280008000 694,52 €
