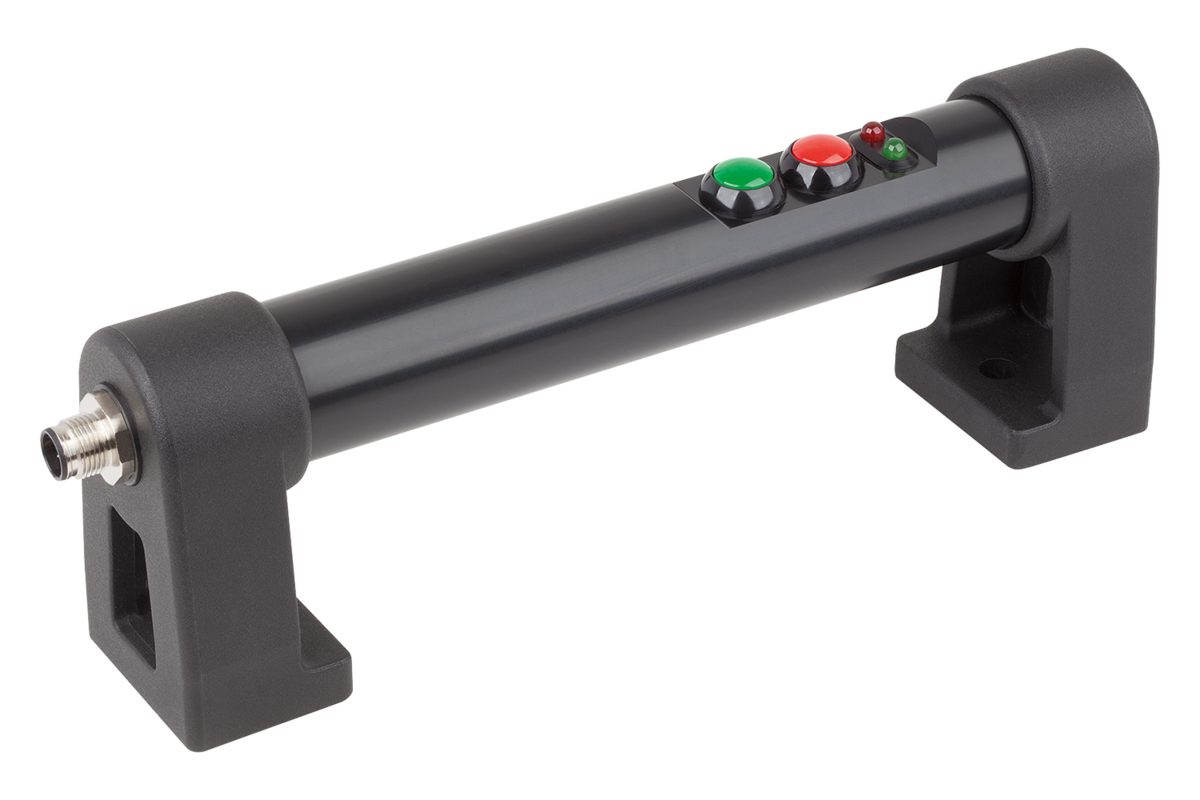

- met twee drukknoppen
- met rode of groene LEd
- Spanelement voor het openen en sluiten van afdekkingen, ommantelingen en kappen.
- Montage: vanaf de bedieningszijde
Beschrijving
Material
Greepbeen thermoplast PA6.
Verbindingsbuis thermoplast PVC.
Verbindingsbuis thermoplast PVC.
Version
Greepschenkel zwart.
Verbindingsbuis zwart.
Verbindingsbuis zwart.
Note

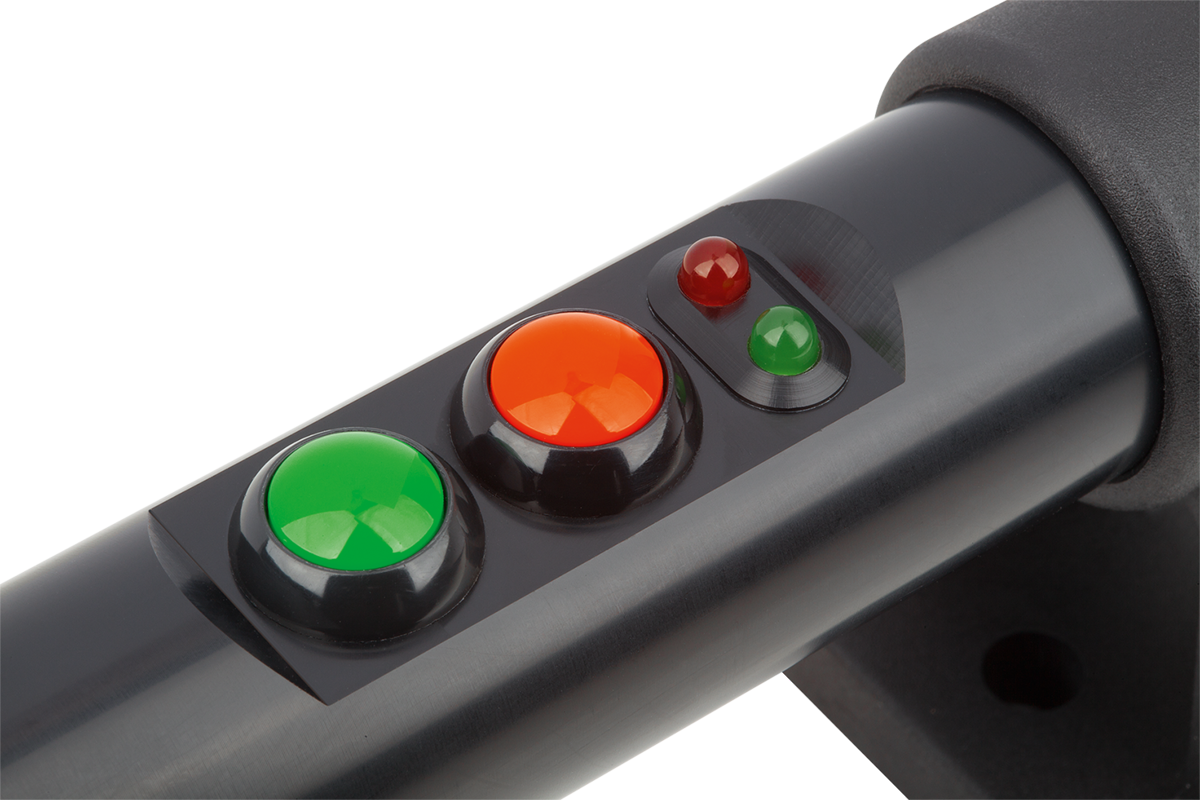

Drukknop 1 (wisselcontact)
Drukknop 2 (maakcontact)
2 LED's
Stekker 8-polig
Stekker gemonteerd in greepbeen vanuit de onderste buisas.
Stekker met 10 m kabel als toebehoren leverbaar. Moet apart worden besteld.
Beschermingsgraad: IP65 bij vastgeschroefde stekker.
Optisch passende buisgreep zonder elektrische schakelfunctie (K1528) leverbaar.
Drukknop 2 (maakcontact)
2 LED's
Stekker 8-polig
Stekker gemonteerd in greepbeen vanuit de onderste buisas.
Stekker met 10 m kabel als toebehoren leverbaar. Moet apart worden besteld.
Beschermingsgraad: IP65 bij vastgeschroefde stekker.
Optisch passende buisgreep zonder elektrische schakelfunctie (K1528) leverbaar.
Assembly
Van de bedieningszijde.
Drawing reference
2) LED rood
3) LED groen
4) Drukknop 1
5) Drukkknop 2

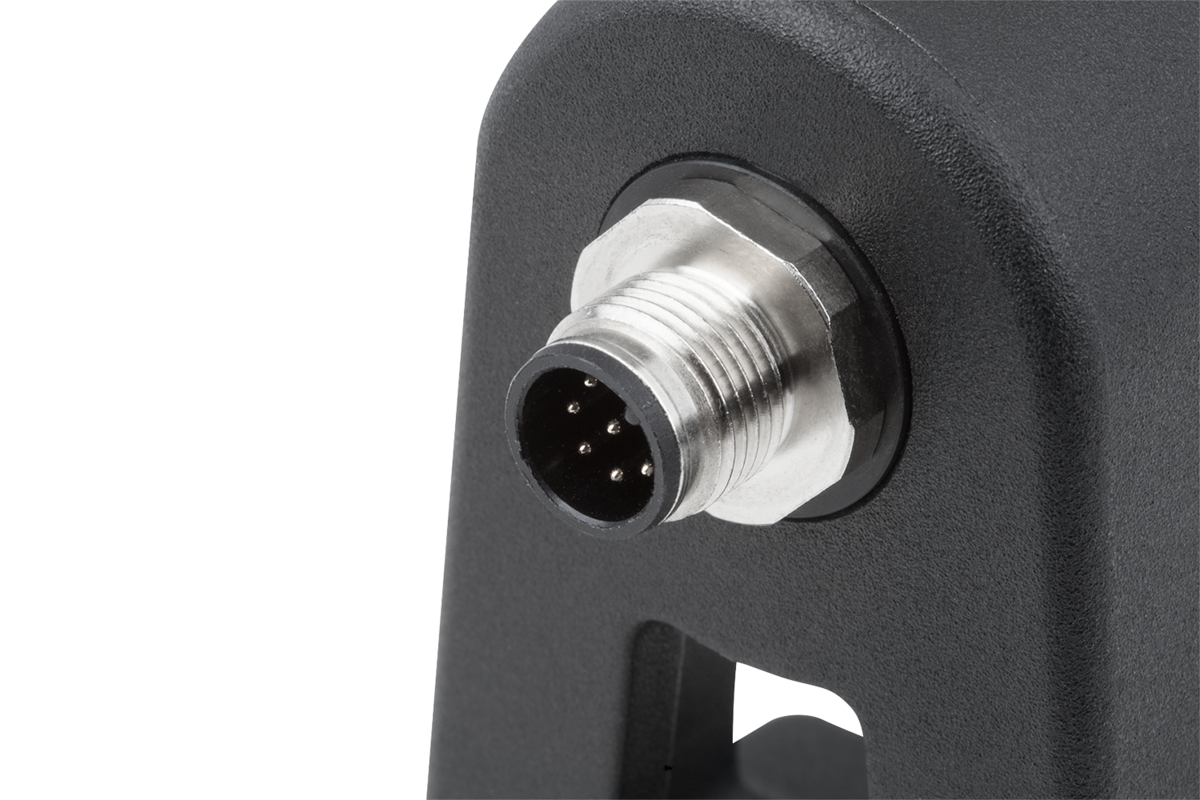

6) Stekker, M12x1
3) LED groen
4) Drukknop 1
5) Drukkknop 2
6) Stekker, M12x1
Accessory
Buisgrepen kunststof met kunststof handgrepen K1528.
Stekkerverbindingen bus M12x1 met schroefvergrendeling K1498
Stekkerverbindingen bus M12x1 met schroefvergrendeling K1498
