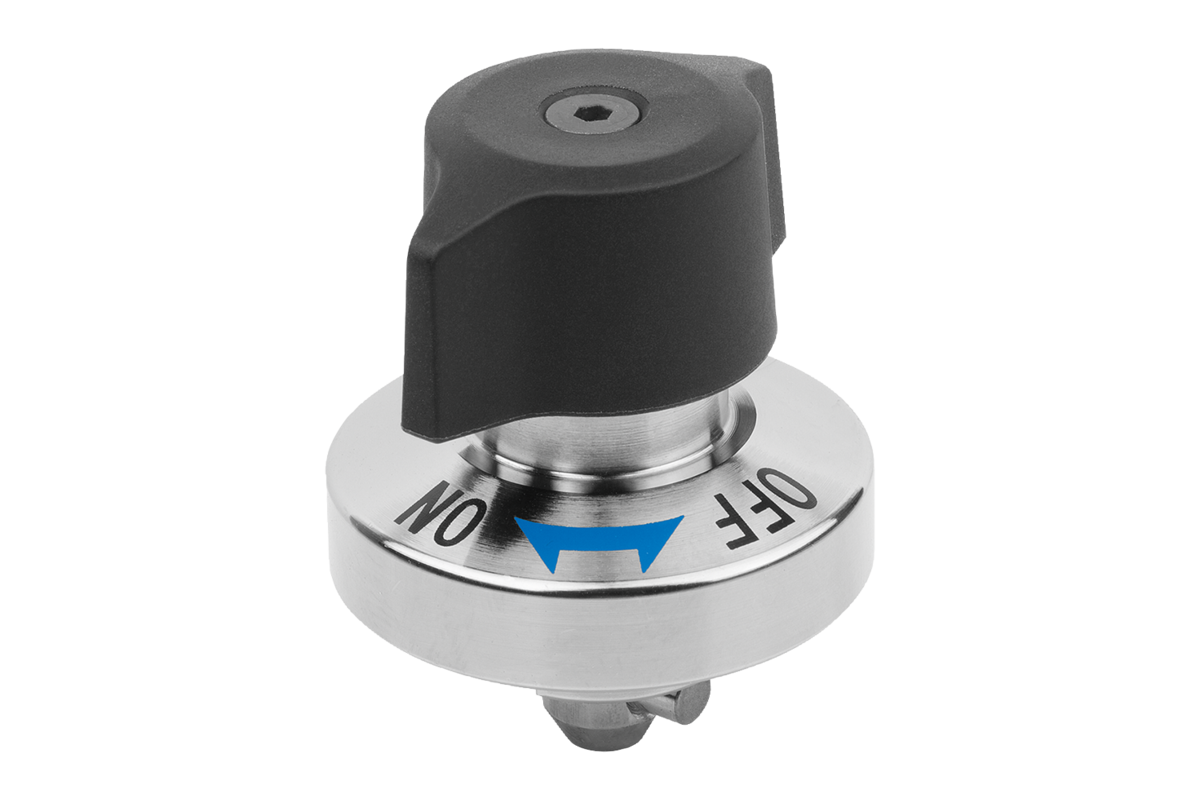

Draaispangrendels dienen voor het snel en eenvoudig wisselen en afsluiten van voorzieningen of kleppen.
Het gereedschapsloos spannen verkort de wisseltijd.

Huis rvs.
Bout staal.
Stift rvs.
Draaiknop thermoplast PA (polyamide).

Huis blank.
Bout vernikkeld.
Stift blank.
Draaiknop PA glasvezelversterkt, zwart.

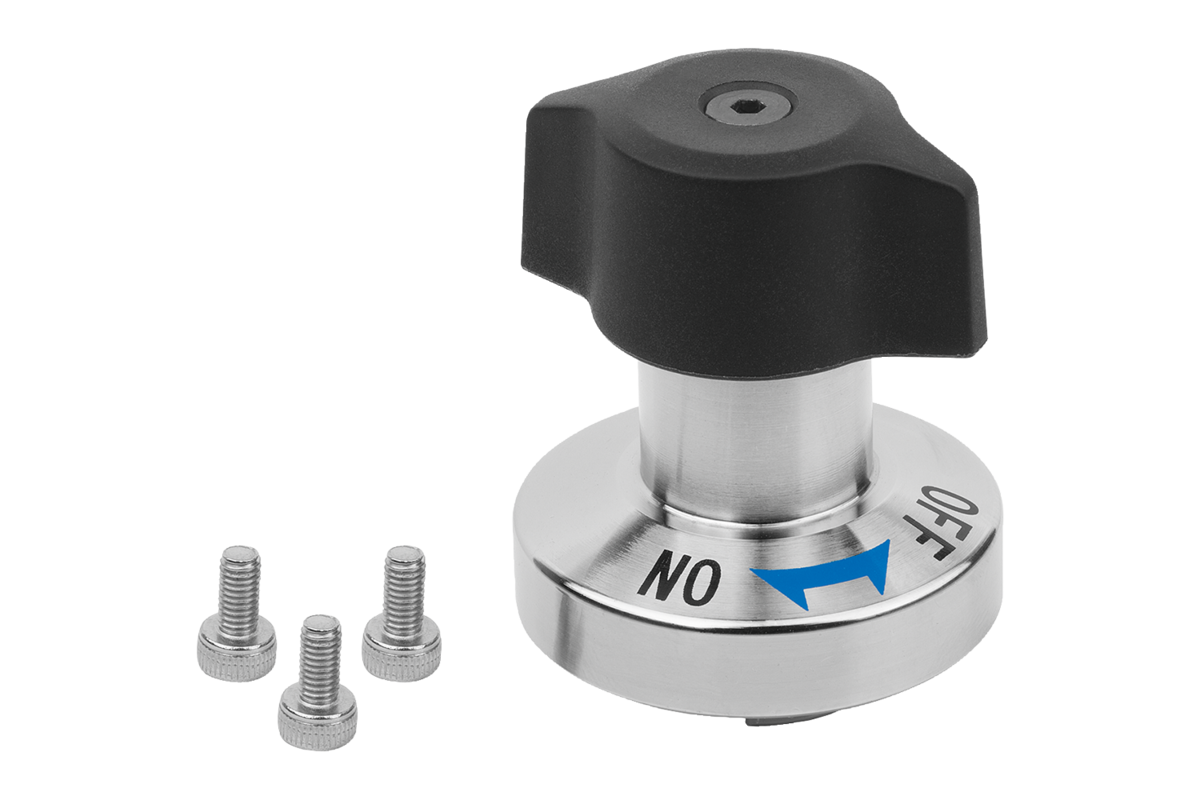

Bevestigingsschroeven M2 of M3 van rvs worden meegeleverd.
Montagemogelijkheid 1 voor plaatdikte 6 mm.
Montagemogelijkheid 2 voor plaatdikte > 6 t/m 14 mm.

Bij overschrijding van de klemkracht ontstaat er een spleet van meer dan 0,1 mm tussen de platen.

Zorg dat de draaiknop in de stand ”OFF” staat en dat de schacht is ingeschoven.
Schuif of zet de draaispangrendel over de voorgemonteerde spanplaat.
Druk de draaiknop omlaag en draai deze in de stand ”ON”.
Bij volledige klemming is een kliksignaal hoorbaar.

1) Montagemogelijkheid 1
2) Montagemogelijkheid 2
3) Plaat

Spanplaten K1062
