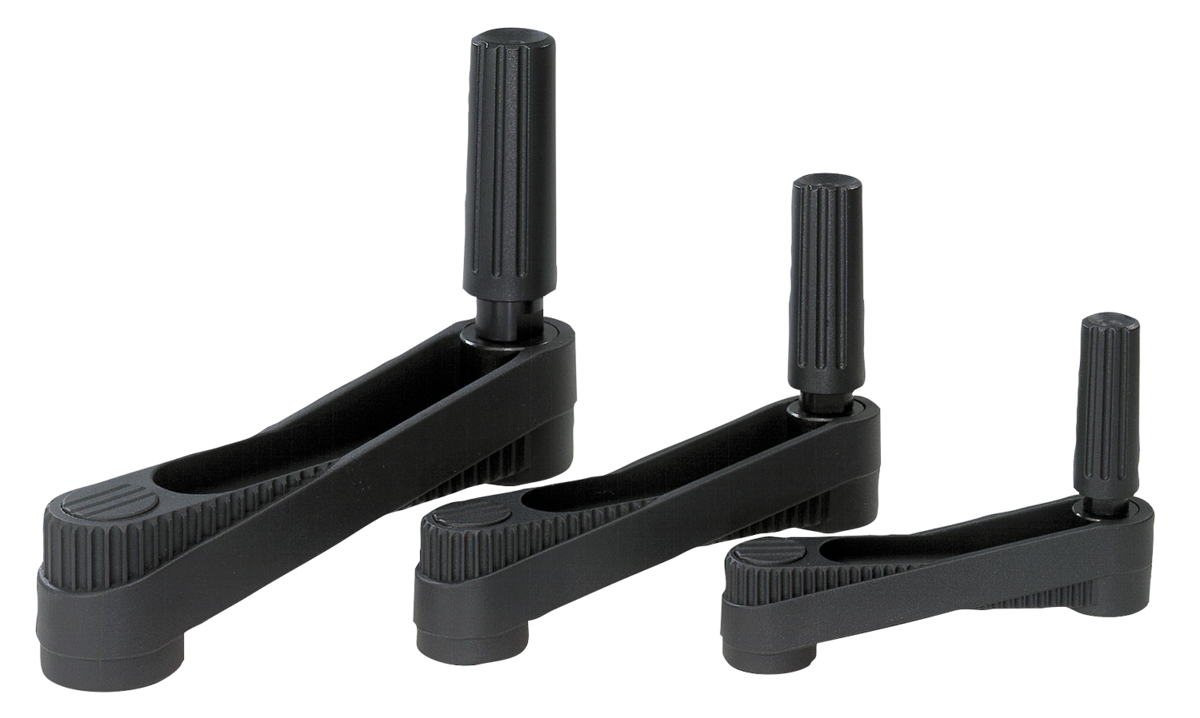

{"product":{"productId":"agid.31871","price":10.58,"name":"Handslingers met cilindergreep draaibaar, pasboring met gleuf"},"currency":"EUR"}
- Voor lange verstelwegen
- Toepassingsgebieden: machinebouw, werktuigbouw, bouwen, meetinstrumenten, apparatenbouw
- De productlijn NOVO grip kenmerkt zich door een aantrekkelijk design en goed in de hand liggende vorm
- Axiale en radiale bevestigingsmogelijkheden

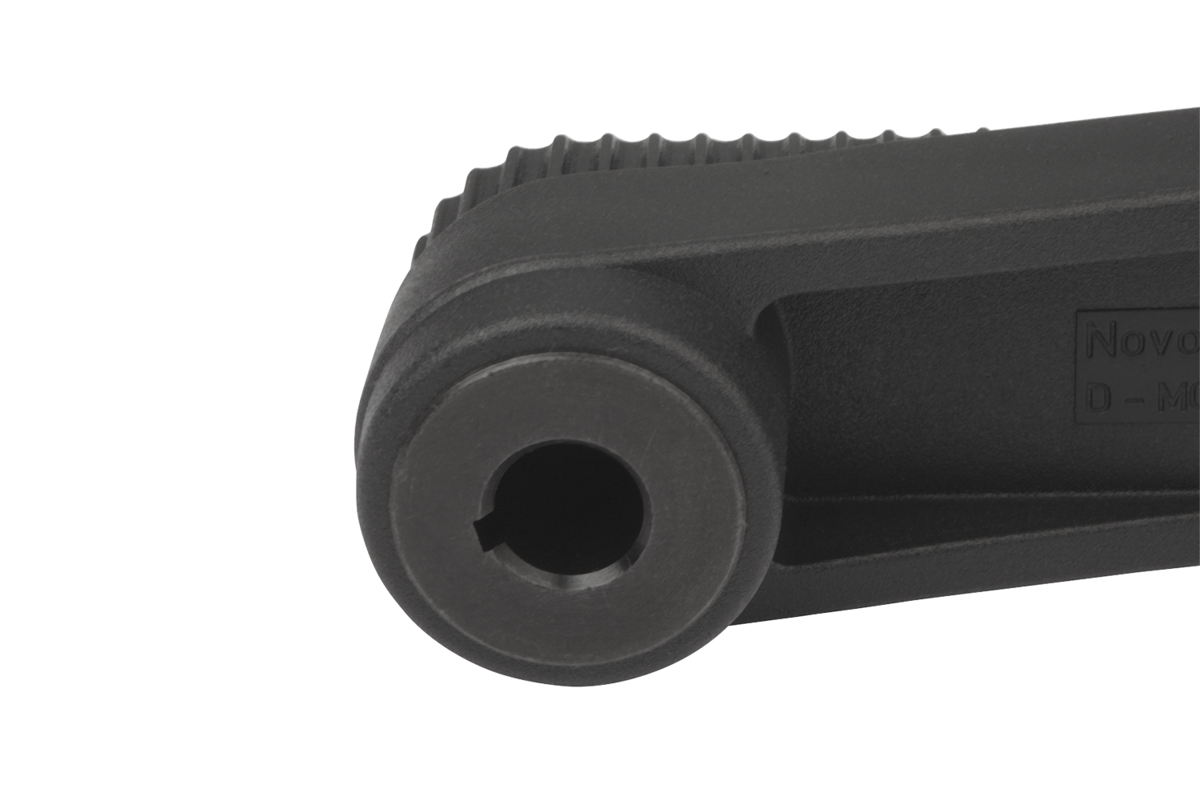

- Uitvoering: met spiebaan
Description
Material
Zwengel en greep thermoplast.
Naaf en greepas staal hardheidsklasse 5.8 of roestvrij staal 1.4404.
Version
Thermoplast zwartgrijs.
Staaldelen gebruineerd.
Roestvrij staal blank.
Staaldelen gebruineerd.
Roestvrij staal blank.
Note
Le cache du moyeu et la poignée cylindrique tournante sont livrés non montés.
Pour le montage, l'axe de la poignée doit être vissé dans l'alésage de positionnement.
Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).
Pour le montage, l'axe de la poignée doit être vissé dans l'alésage de positionnement.
Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).
Indication de dessin
1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
Accessoire
K1160 Vis CHC à six pans creux, tête courte, DIN 6912.
