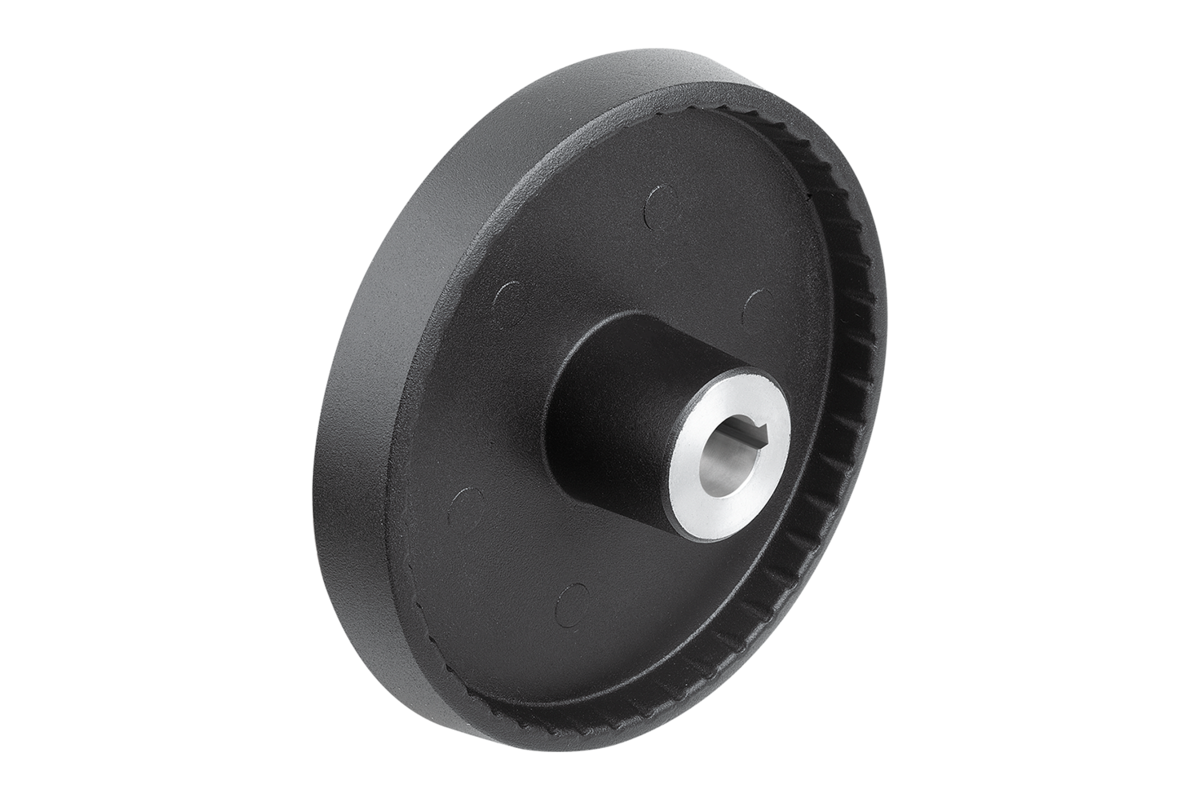

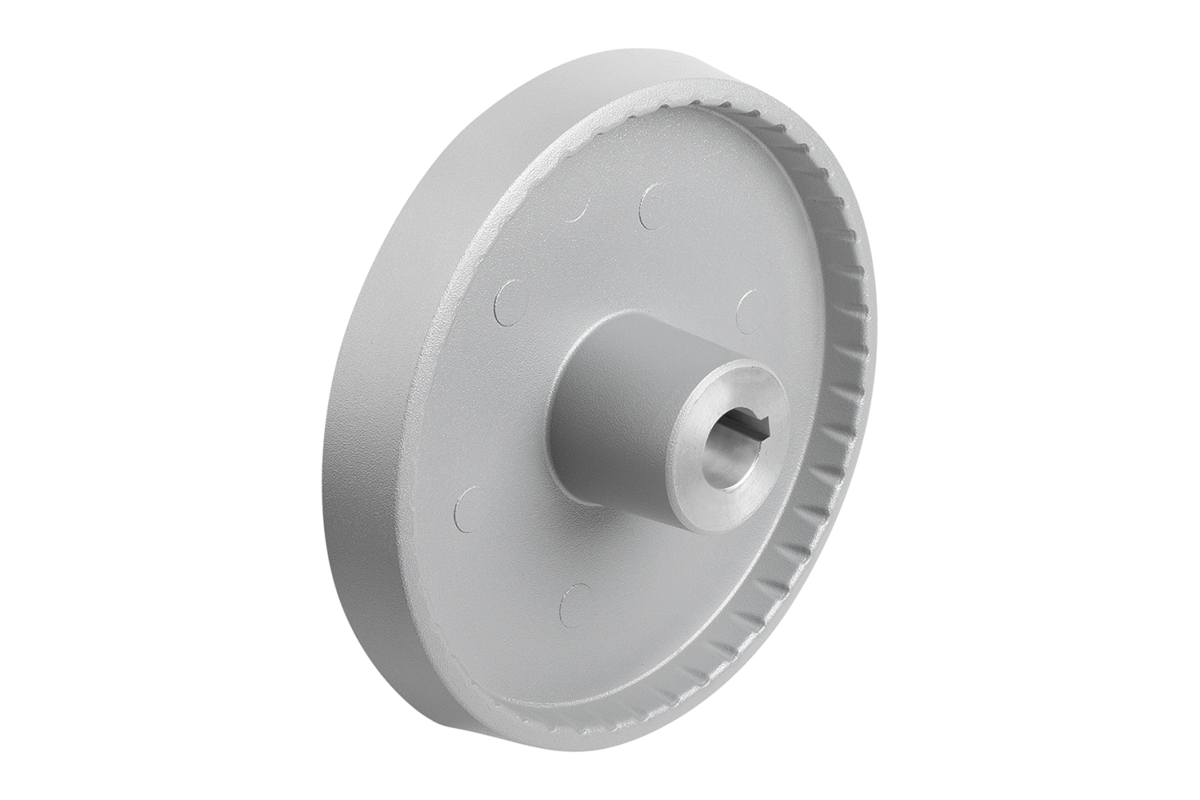

{"product":{"productId":"agid.35528","price":13.41,"name":"Schijfhandwielen aluminium zonder greep, vorm C, met pasboring en spiebaan"},"currency":"EUR"}

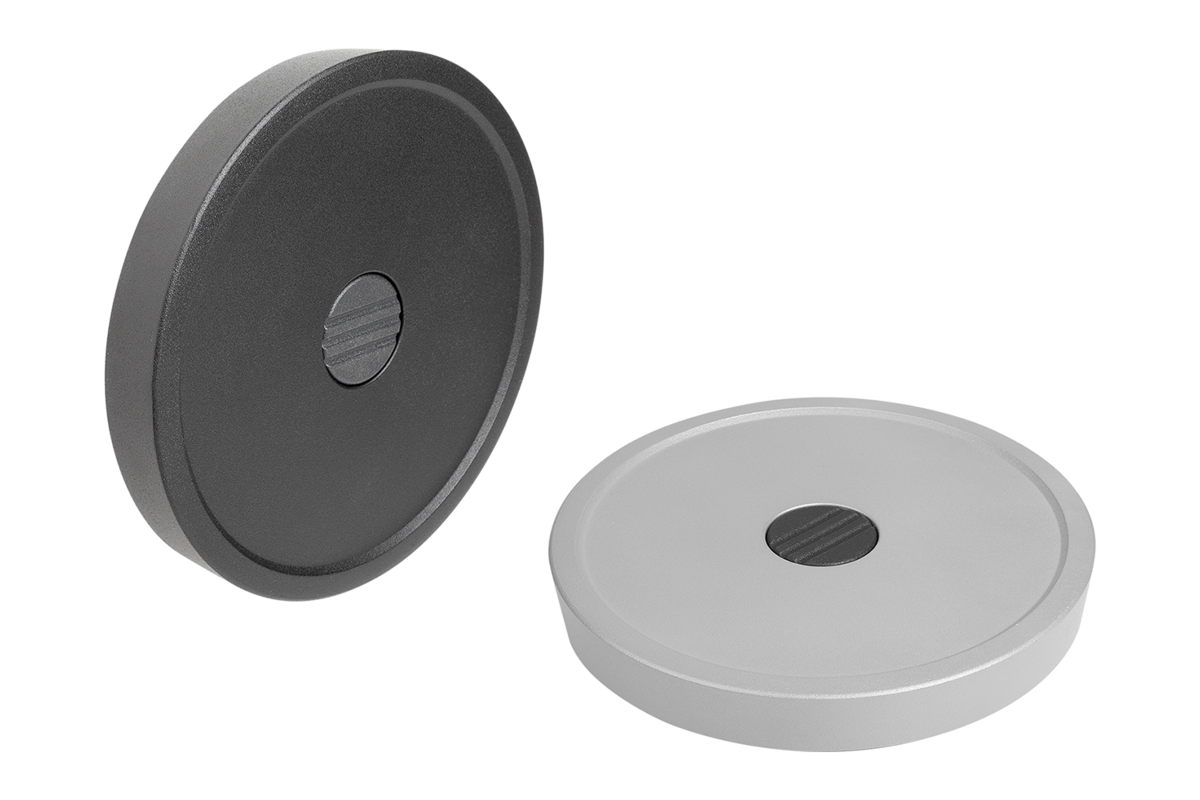

- Modern design
- zwart of zilver
- Veelzijdige bevestigingsmogelijkheden
Beschrijving
Material
Handwiel aluminium.
Naafafdekking Thermoplast, zwart.
Draadstift ISO 4027 staal hardheidsklasse 45 H, zwart.
Naafafdekking Thermoplast, zwart.
Draadstift ISO 4027 staal hardheidsklasse 45 H, zwart.
Version
Zwart of zilver gepoedercoat.
Note
Rondloop en slingering van de wielkrans ≤ 0,4 mm.
Assembly
De afdekking van de naaf is bij levering niet gemonteerd.
De handwielen kunnen door dwarsverpenning of door een cilinderkopschroef DIN 6912 en een afdekschijf K0173 axiaal door een spieverbinding op de as worden bevestigd.
Bij de uitvoeringen met dwarsboring vindt de bevestiging plaats met behulp van een ingeschroefde draadstift ISO 4027.
De handwielen kunnen door dwarsverpenning of door een cilinderkopschroef DIN 6912 en een afdekschijf K0173 axiaal door een spieverbinding op de as worden bevestigd.
Bij de uitvoeringen met dwarsboring vindt de bevestiging plaats met behulp van een ingeschroefde draadstift ISO 4027.

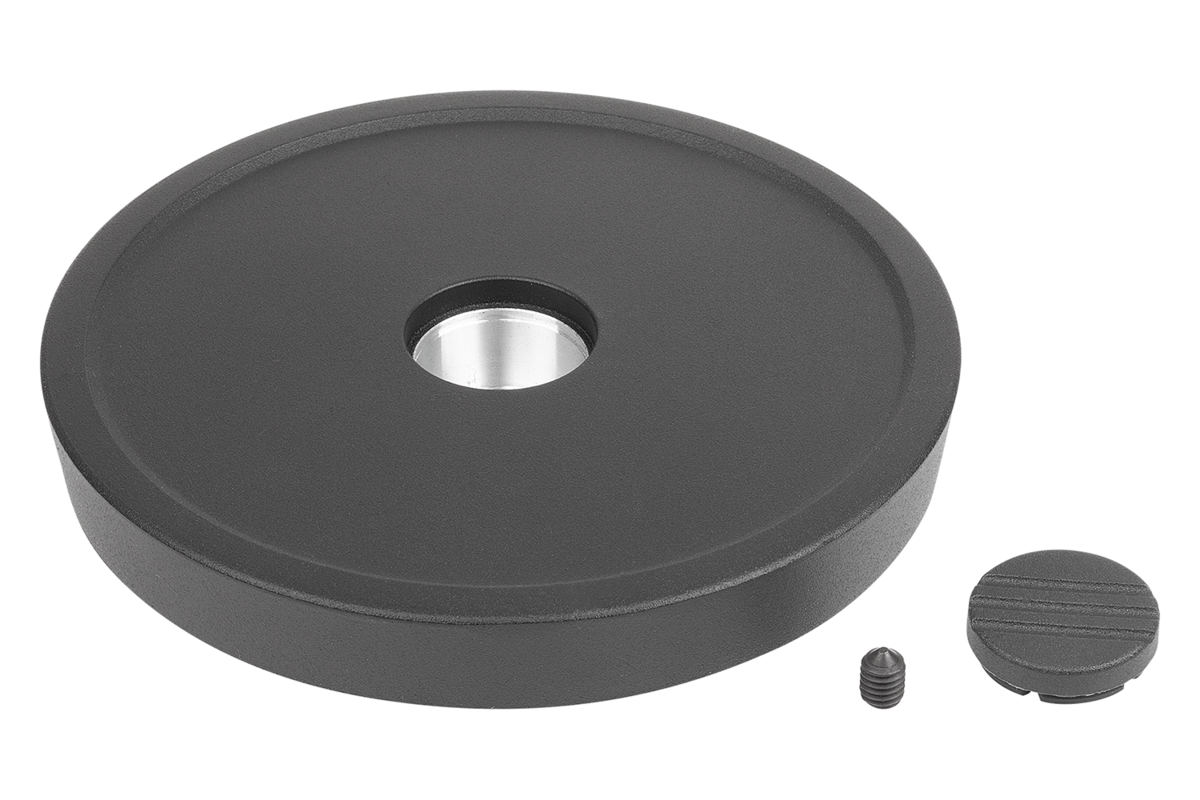

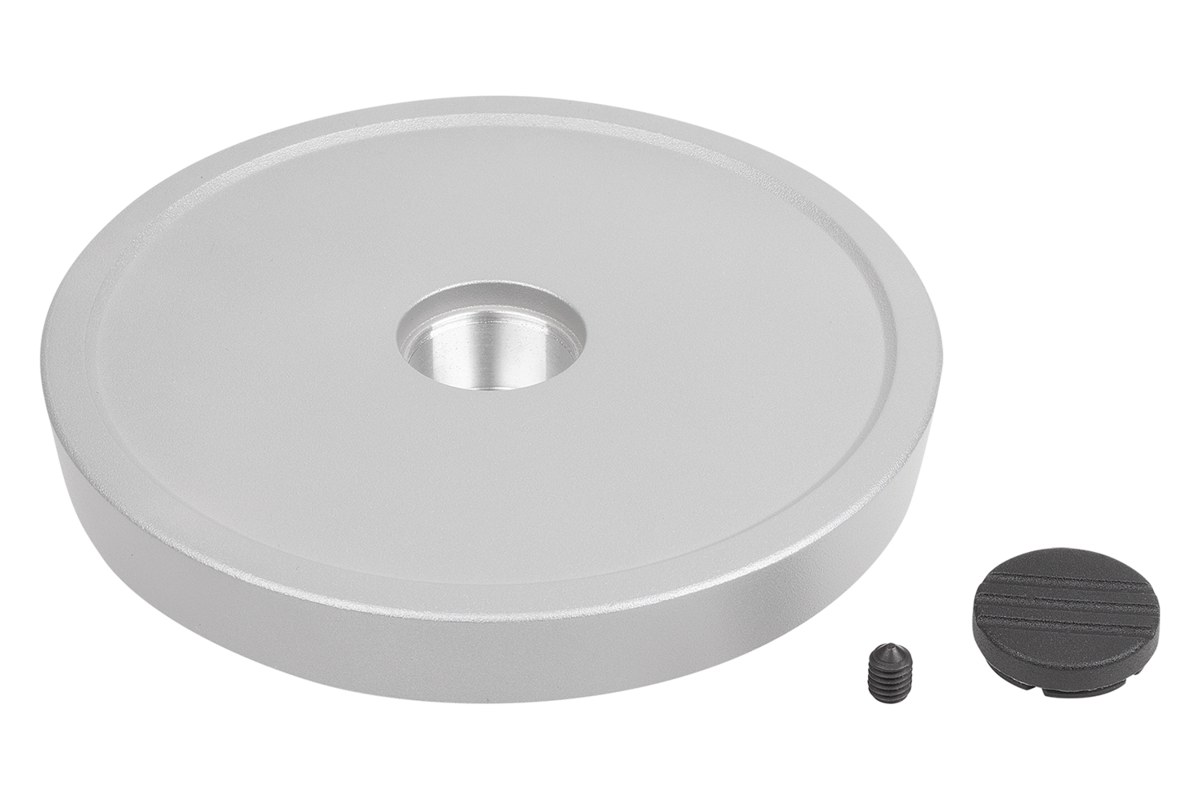

Scope of delivery
Aluminium handwiel.
Naafafdekking.
Draadstift ISO 4027 (uitvoeringen met dwarsboring).
Naafafdekking.
Draadstift ISO 4027 (uitvoeringen met dwarsboring).
Drawing reference
1) Positie van de dwarsboring ten opzichte van de spiebaan 90° versprongen
Accessory
K0173 Afdekschijven.
K1160 Cilinderkopschroeven met binnenzeskant, lage kop DIN 6912.
K1160 Cilinderkopschroeven met binnenzeskant, lage kop DIN 6912.
