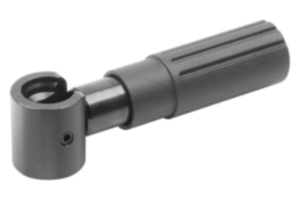

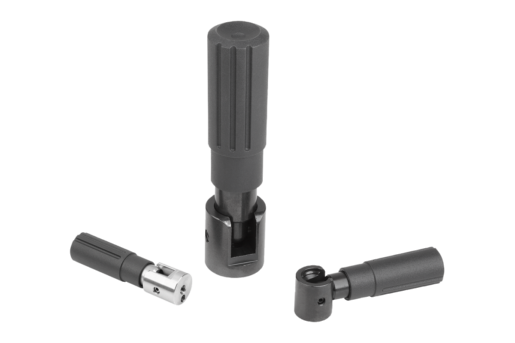

K1469Cilindergrepen kunststof omklapbaar |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|
BeschrijvingProductbeschrijving:Cilindergrepen worden gemonteerd geleverd en kunnen bijv. aan handwielen, haspels en slingers worden geschroefd.
Het cilindervormige uitsteeksel en de conische vorm zorgen voor een geoptimaliseerd gevoel en goede stroefheid van de cilindergrepen.
Door de omkeerbare greep kunnen storende contouren worden vermeden, waardoor ook het letselgevaar tot een minimum wordt beperkt.Grondstof:Greep thermoplast.
As staal hardheidsklasse 5.8 of roestvrij staal 1.4404.
Spanstift verenstaal of roestvrij staal 1.4310.

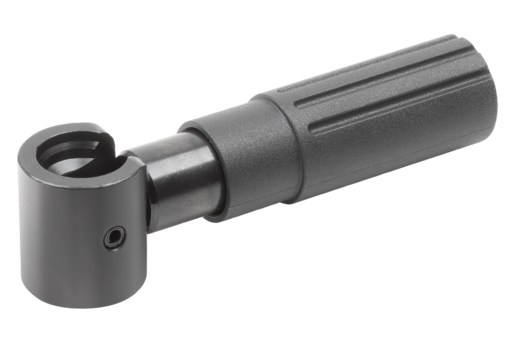

Drukveer verenstaal of roestvrij staal 1.4568.Uitvoering:Greep zwart.
Staaldelen gebruineerd.

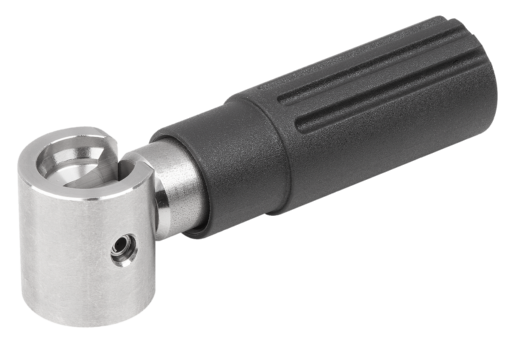

RVS blank.Opmerking:De boring D3 wordt als positioneerboring gebruikt.Voordelen:Geoptimaliseerd gevoel en goede stroefheid
Vermijden van storende contouren
Grepen voor handwielen en slingers
Diverse schroefdraadmaten
NOVO grip KIPP-designBijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
| Bestelnummer | Materiaal
component | Grootte | A | A1 | D
| D1 | D2 | D3 | H | L | L1 | L3 | T | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1469.104 | staal | 1 | 8 | 4,3 | M4 | 14 | 13 | 2,5 | 14,5 | 35 | 40 | 47 | 4,5 |  | | 12,03 € | | | K1469.205 | staal | 2 | 10 | 5,3 | M5 | 16 | 16 | 3,5 | 18 | 44 | 49 | 58 | 4,5 | | | 13,22 € | | | K1469.306 | staal | 3 | 12,5 | 6,5 | M6 | 20 | 20 | 4,5 | 22,5 | 55 | 59,5 | 71,5 | 6 | | | 15,15 € | | | K1469.408 | staal | 4 | 16 | 9 | M8 | 25 | 26 | 5,5 | 29 | 70 | 83 | 98 | 6,5 | | | 17,37 € | | | K1469.1104 | rvs | 1 | 8 | 4,3 | M4 | 14 | 13 | 2,5 | 14,5 | 35 | 40 | 47 | 4,5 | | | 21,16 € | | | K1469.1205 | rvs | 2 | 10 | 5,3 | M5 | 16 | 16 | 3,5 | 18 | 44 | 49 | 58 | 4,5 | | | 23,23 € | | | K1469.1306 | rvs | 3 | 12,5 | 6,5 | M6 | 20 | 20 | 4,5 | 22,5 | 55 | 59,5 | 71,5 | 6 | | | 26,63 € | | | K1469.1408 | rvs | 4 | 16 | 9 | M8 | 25 | 26 | 5,5 | 29 | 70 | 83 | 98 | 6,5 | | | 30,54 € | |
